產品概述

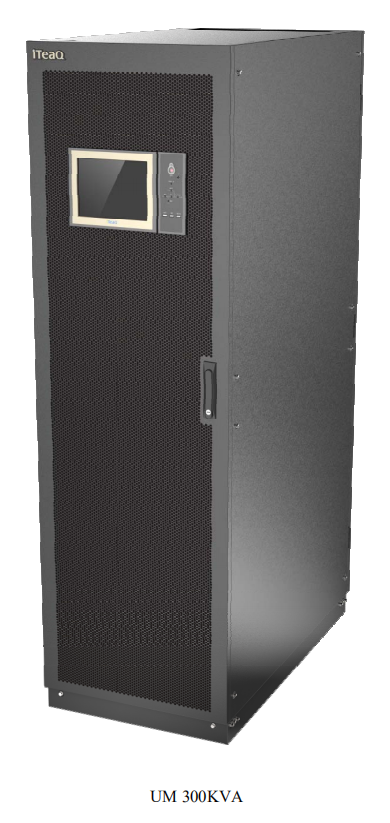

祁連UM系列模塊化UPS 采用在線式雙變換技術，可全面消除各類電網問題帶給關鍵負載的影響。UM 采用全模塊化設計，可支持30-300kVA 的平滑擴容，維護簡單易 行，極大地改善了傳統UPS可用性低的問題。UM 還具有可靠高效、智能靈活的特點，可為客戶中大型供電場景提供理想的供電保護。

產品特點

模塊化設計

? 全模塊化設計，功率模塊、旁路模塊均支持熱插拔，按需擴容，易于維護

高可靠

? 功率模塊冗余設計，無單點故障

? 228V~478V 超寬輸入電壓范圍，40~70Hz 超寬輸入頻率范圍，適應惡劣電網環境

高效率

? 最高效率可達 95%，為客戶節省更多電費

? 低載高效，極低負載率情況下，智能輪換休眠技術，確保冗余同時提升UPS效率

高可用性

? 全模塊化設計，功率模塊、旁路模塊均支持熱插拔，縮短維護時間

? 按需平滑擴容，單機可擴容至300kVA，可有效降低UPS初期投資，提升可用性及運行效率

? 電池節數 32-44 節可調，設置靈活，舊系統改造時可利用原有電池。單節電池故障 時避免客戶更換整組電池，節約客戶維護成本

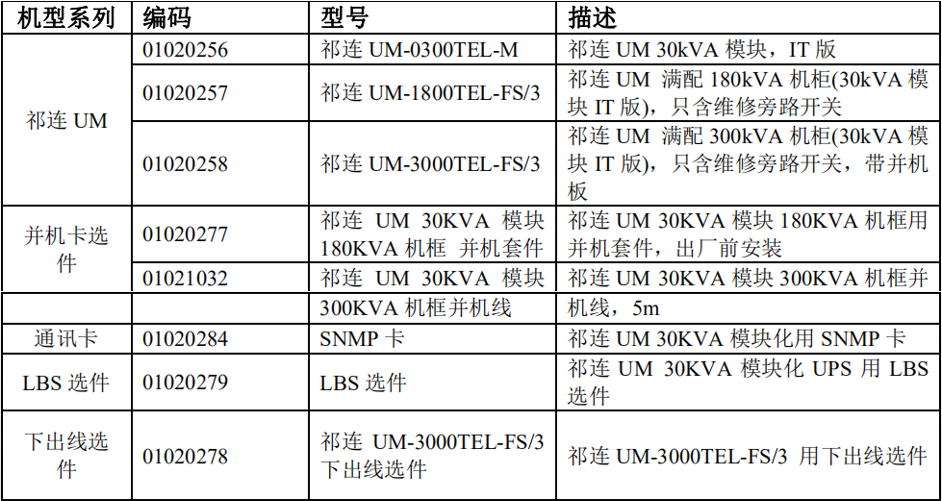

產品配置

配置說明

30kVA功率模塊高度3U重量 34kg左右。

機柜命名方式中FS/3代表只含維修旁路開關，用于30kVA模塊。

180KVA機柜標準支持上下走線方式，無需額外選件。300KVA機柜標準支持上走線，如現場需要下走線，需選擇下出線選件，此選件是一個跟UPS外觀一致的柜體，尺寸為 400mmW1100mmD2000mmH。所有機柜標準自帶 RS485接口modbus協議，可選RJ45網口SNMP協議，編碼見上表配置清單。

30kVA電池節數為32-44 偶數節可調，默認40節。

同容量機柜最多可支持3臺并機，180KVA并機時需選擇并機卡選件，含一條5m的并機線纜，此選件只能出廠前安裝，下單時必須提前確認。300KVA機框標準自帶并機板，并機時只需選擇并機線即可。編碼見上表配置清單。

可支持雙母線系統，如需雙母線同步跟蹤，需選擇LBS選件，編碼見上表配置清單。
